產(chǎn)品概述
本品是一款注塑級紅磷阻燃玻纖增強(qiáng)尼龍，具有優(yōu)良的阻燃性，機(jī)械性能和電性能。本品采用先進(jìn)的改性方法，較好地解決了紅磷遷移導(dǎo)致的制品“發(fā)汗”“起霜”，黑色料泛紅相的問題。本品還較好地解決了紅磷體系腐蝕金屬元件的問題。適合對于阻燃，機(jī)械力學(xué)性能，金屬腐蝕，環(huán)保和無鹵要求都較高的制品。
產(chǎn)品物性
測試項(xiàng)目
測試方法
測試條件
測試值
拉伸強(qiáng)度（MPa）
ISO 527
5mm/min
146.25
斷裂應(yīng)變（%）
ISO 527
5mm/min
1.6
彎曲強(qiáng)度（MPa）
ISO 178
2mm/min
221.5
彎曲模量（MPa）
ISO 178
2mm/min
7565
簡支梁無缺口沖擊強(qiáng)度（KJ/m2）
ISO 179-1
23℃,7.5J
74.88
簡支梁缺口沖擊強(qiáng)度（KJ/m2）
ISO 179-1
23℃,2J
8.9
熔融指數(shù)（cm3/10min）
ISO 1133-1
275℃*5Kg
33.6
密度（g/cm3）
ISO 1183-1
23℃
1.348
灰份（%）
ISO 3451-1
750℃
25.74
熱變形溫度（℃）
ISO 75
0.45MPa,120℃/h，64mm
>250
熱變形溫度（℃）
ISO 75
1.8MPa,120℃/h，64mm
237.2
相對漏電起痕指數(shù) CTI
IEC 60112
0.1%的氯化銨水溶液
500~525
阻燃性
UL-94
1.6mm
V0
阻燃性
UL-94
3.2mm
V0
加工條件
|
預(yù)干燥 |
|
|
干燥溫度（℃） |
90-100 |
|
干燥時(shí)間（h） |
4-6 |
|
注塑溫度 |
|
|
后段（℃） |
270-290 |
|
中段（℃） |
270-290 |
|
前段（℃） |
270-290 |
|
射嘴（℃） |
270-290 |
|
熔體參數(shù) |
|
|
熔體溫度（℃） |
270-290 |
|
模具溫度（℃） |
80-90 |
|
注塑參數(shù) |
|
|
背壓（MPa） |
2-5 |
|
螺桿轉(zhuǎn)速（rpm） |
25-45 |
|
螺桿壓力（MPa） |
70-110 |
銅腐蝕性
試驗(yàn)描述：將電工用的銅線（4平方毫米），埋入下列不同牌號的塑料粒子中，放入雙85試驗(yàn)箱（濕度85%&溫度85℃）7*24小時(shí)后，觀察銅線外觀變化。
|
編號 |
配方基本組成 |
牌號 |
阻燃等級（UL94） |
|
6# |
25%玻纖增強(qiáng)PA66紅磷阻燃 |
PA66-GF25-RP 本色 |
V0（3.2mm&1.6mm） |
|
7# |
25%玻纖增強(qiáng)PA66紅磷阻燃 |
市售某普通牌號 本色 |
V0（3.2mm&1.6mm） |
|
8# |
25%玻纖增強(qiáng)PA66紅磷阻燃 |
國際大廠標(biāo)桿牌號 黑色 |
V0（3.2mm&1.6mm） |

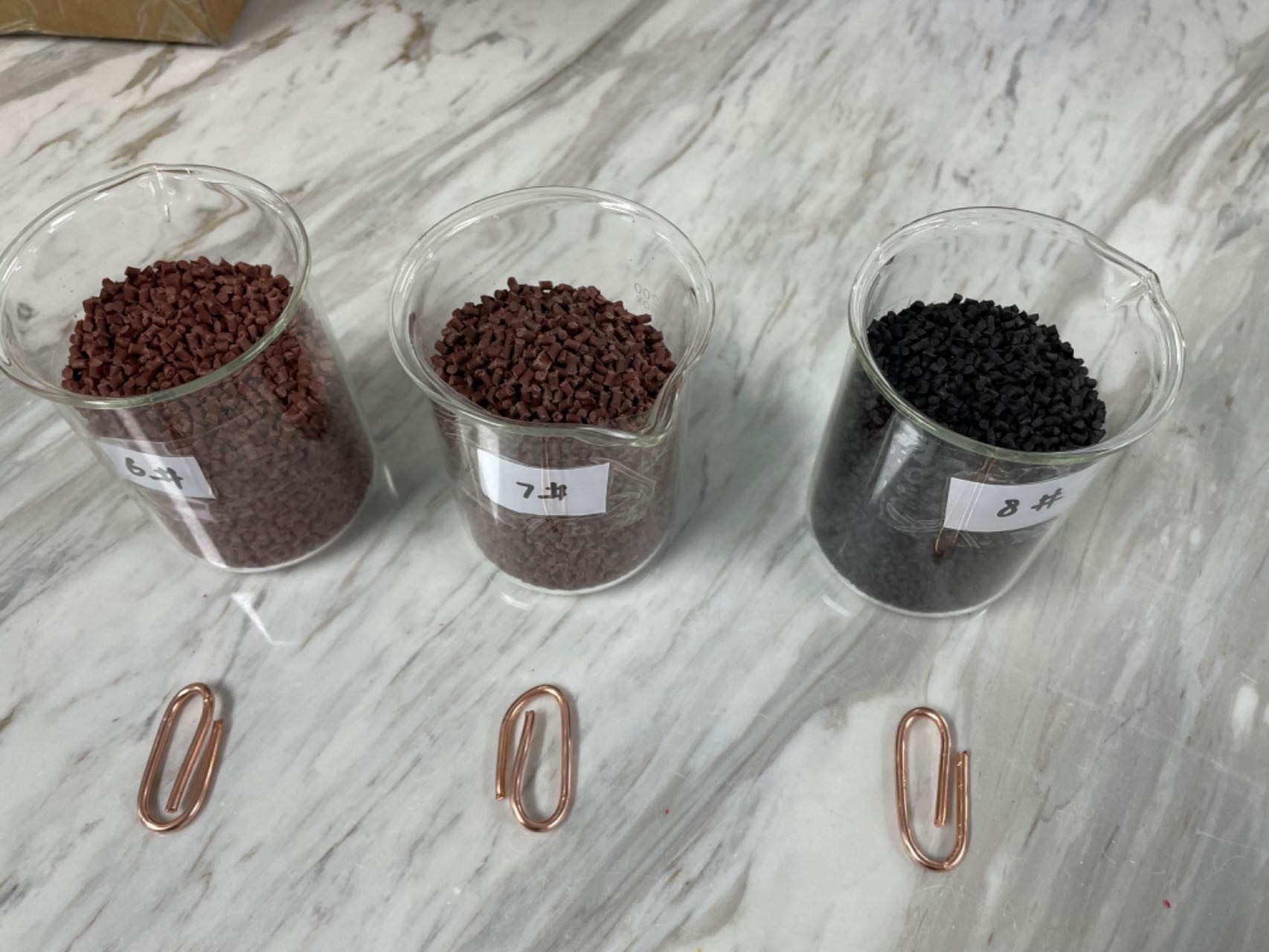

雙85測試前

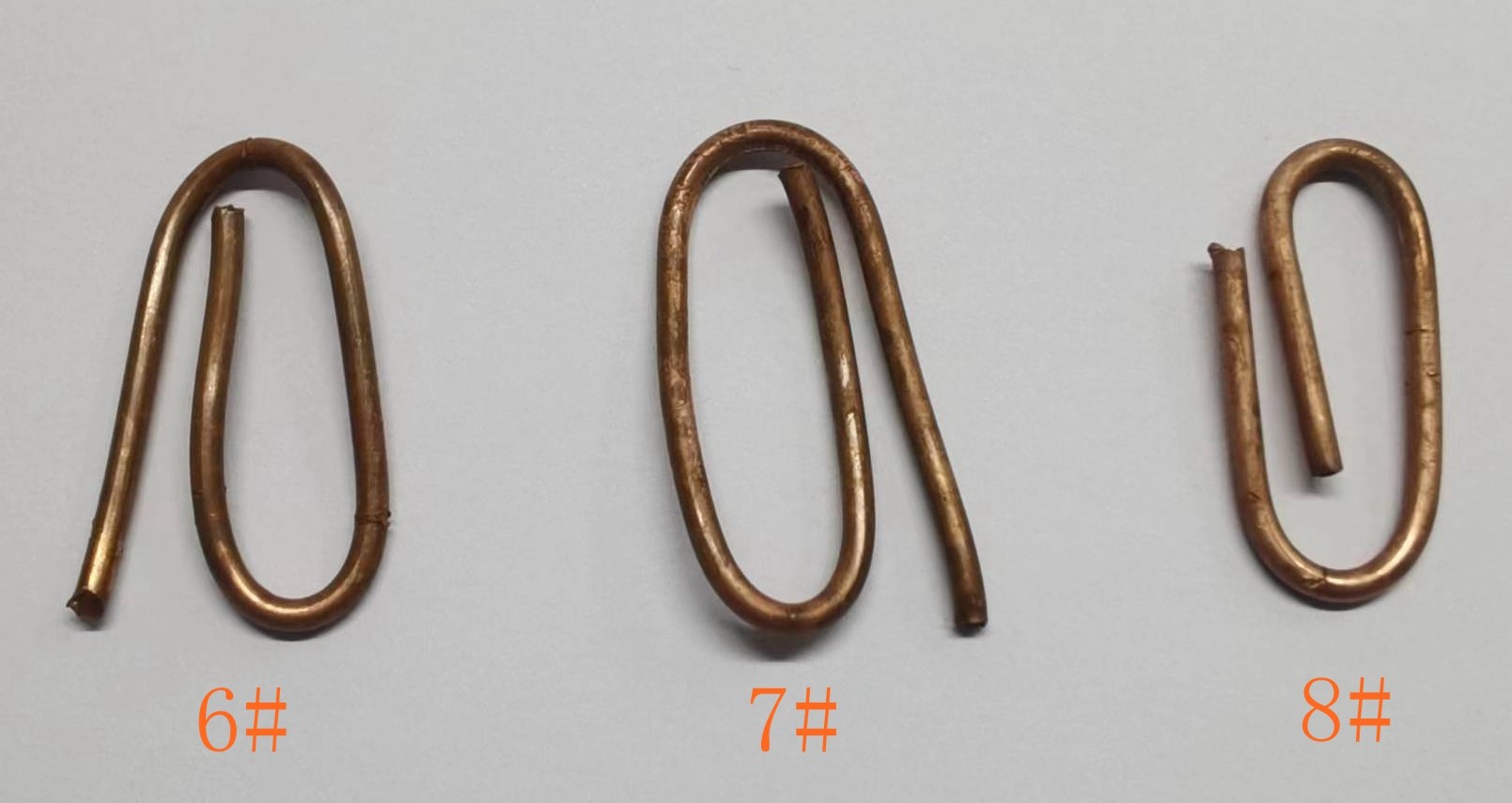

雙85條件7*24小時(shí)后，將銅線取出對比觀察
包裝存儲
室溫儲存，避免高溫、避免潮濕。 如果原包裝保存得當(dāng)，保質(zhì)期：從生產(chǎn)日期起一年。
標(biāo)準(zhǔn)包裝：通常的包裝為25kg包裝。
