產(chǎn)品描述
LGMA-2403是一款注塑級亞克力材料，預混有高折射率且不吸光的高科技導光材料，具有優(yōu)異的光學性能，可以有效地將線光源轉(zhuǎn)化成面光源。本品可用于注塑擠出生產(chǎn)各種形狀的導光板，導光柱，導光燈具等。
傳統(tǒng)的導光材料是通過在亞克力板上進行激光雕刻、V型十字網(wǎng)格雕刻、UV網(wǎng)版印刷等工藝引入導光點來實現(xiàn)導光效果，生產(chǎn)工序多，生產(chǎn)效率低，生產(chǎn)成本高，而且異形制品生產(chǎn)難度大。LGMA-2403可以直接注塑或者擠出成型，不受制品形狀制約，無需雕刻或者印刷，生產(chǎn)工序少，生產(chǎn)效率高，是一款性價比很高的導光材料。
產(chǎn)品物性
測試項目
測試方法
單位
測試條件
測試值
機械性能
拉伸強度
ISO527
MPa
50mm/min
72
斷裂伸長率
ISO527
%
50mm/min
2
彎曲強度
ISO178
MPa
2mm/min
82
彎曲模量
ISO178
MPa
2mm/min
2800
缺口沖擊強度
ISO179
KJ/m2
23℃
1.5
無缺口沖擊強度
ISO179
KJ/m2
23℃
16
物理性能
成型收縮率
ISO294
%
23℃
0.2-0.6
熔融指數(shù)
ISO1133
g/10min
230℃*3.8Kg
14
密度
ISO1183
g/cm3
23℃
1.19±0.02
灰份
ASTM D5630
%
/
5-8
熱學性能
熱變形溫度
ISO75
℃
0.45MPa
82
維卡軟化點
ISO306
℃
50N*50℃/h
88
阻燃性能
阻燃性
UL-94
Class
1.6mm
HB
加工條件
預干燥
干燥溫度（℃）
70-80
干燥時間（h）
4-6
最高含水率（%）
0.1
注塑溫度
后段（℃）
210-230
中段（℃）
220-240
前段（℃）
230-250
射嘴（℃）
230-250
熔體參數(shù)
熔體溫度（℃）
230-250
模具溫度（℃）
50-60
注塑參數(shù)
背壓（MPa）
5-10
螺桿轉(zhuǎn)速（rpm）
40-70
螺桿壓力（MPa）
80-120
產(chǎn)品應用

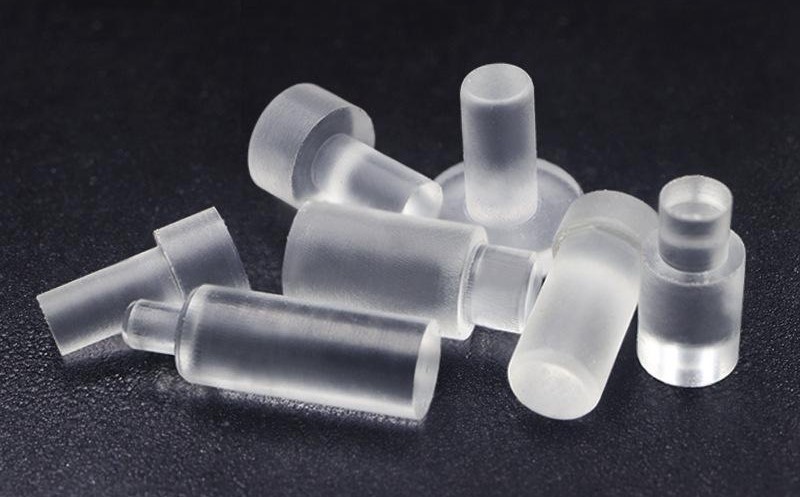

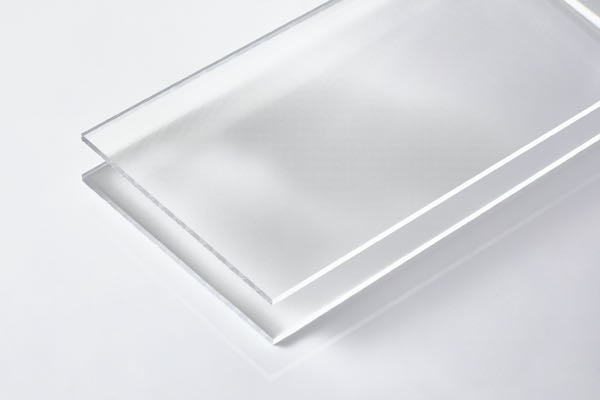

注塑生產(chǎn)各種形狀的導光板，導光柱，導光燈罩等。
包裝和存儲
室溫儲存，避免高溫、避免潮濕。 如果原包裝保存得當，保質(zhì)期：從生產(chǎn)日期起一年。
標準包裝：通常的包裝為25kg包裝。
聲明：以上所述是盡我們技術人員所知而提供的建議，測試與取樣均為典型狀態(tài)。不能肯定客戶完全能夠重復。因此，本公司不負責根據(jù)建議條件下做出的任何結果。
